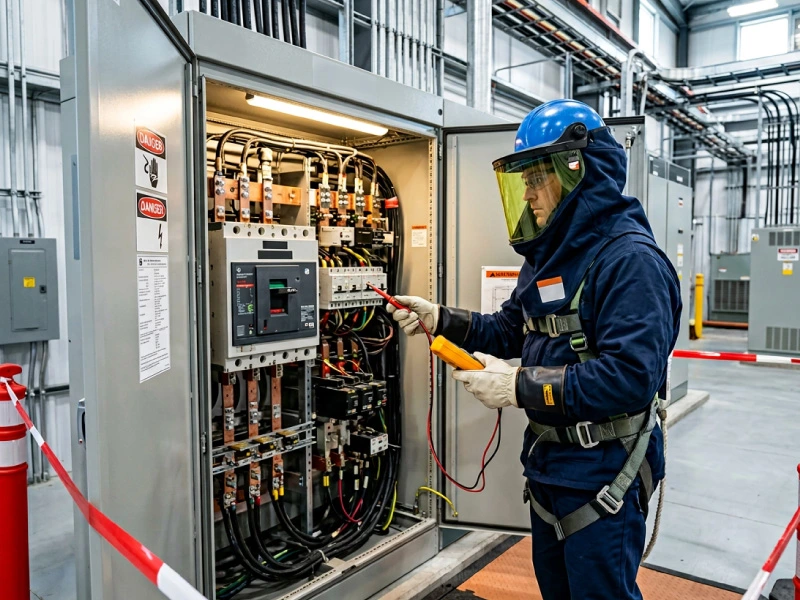

La NFPA 70E es una de las normas más importantes en materia de seguridad eléctrica laboral. Su objetivo consiste en ayudar a empresas y trabajadores a reducir los riesgos asociados con descargas eléctricas, arcos eléctricos y otros peligros presentes durante trabajos energizados. Sin embargo, comprender conceptos como ATPV, categorías de riesgo PPE y certificaciones de protección puede resultar complejo para muchas personas.
En esta guía sencilla sobre NFPA 70E, aprenderás qué significa cada concepto, cómo interpretar los niveles de protección y qué aspectos debes verificar antes de seleccionar caretas y equipos de protección para trabajos eléctricos.
¿Qué es la normativa NFPA 70E?
La NFPA 70E (Standard for Electrical Safety in the Workplace) es una norma desarrollada por la National Fire Protection Association que establece prácticas seguras para reducir los riesgos asociados con la electricidad en entornos laborales.
Su principal objetivo consiste en proteger a los trabajadores frente a peligros como:
- Descargas eléctricas.
- Electrocución.
- Arco eléctrico (Arc Flash).
- Explosiones por arco eléctrico (Arc Blast).
- Quemaduras térmicas severas.
Además, la NFPA 70E proporciona procedimientos para realizar evaluaciones de riesgo, determinar límites de aproximación y seleccionar el equipo de protección personal adecuado según el nivel de exposición.
¿Por qué es tan importante la NFPA 70E?
La energía liberada durante un arco eléctrico puede alcanzar temperaturas superiores a las de la superficie del sol. Como consecuencia, incluso una exposición breve puede provocar lesiones graves o fatales.
Por esta razón, la NFPA 70E se ha convertido en una referencia internacional para empresas industriales, contratistas eléctricos, centros de datos, plantas de manufactura y sectores energéticos.
¿Qué es el ATPV y cómo se interpreta?
Uno de los conceptos más importantes al seleccionar ropa y equipos de protección contra arco eléctrico es el ATPV (Arc Thermal Performance Value).
Definición de ATPV
El ATPV representa la cantidad máxima de energía térmica incidente que un material puede soportar antes de que exista una probabilidad del 50% de producir una quemadura de segundo grado.
Su unidad de medida es:
cal/cm² (calorías por centímetro cuadrado)
Cuanto mayor sea el ATPV, mayor será la protección térmica del equipo.
Ejemplo práctico
Supongamos que una pantalla facial o una prenda tiene una clasificación ATPV de:
12 cal/cm²
Esto significa que puede proteger al usuario frente a exposiciones térmicas de hasta 12 calorías por centímetro cuadrado bajo condiciones de ensayo específicas.
Sin embargo, si el análisis de riesgo indica una energía incidente de 15 cal/cm², ese equipo ya no ofrecería la protección requerida.
¿Cómo interpretar el ATPV correctamente?
Al evaluar un equipo de protección:
- Identifica la energía incidente calculada para la tarea.
- Revisa el ATPV certificado del equipo.
- Verifica que el ATPV sea superior a la energía incidente prevista.
- Añade un margen de seguridad cuando sea posible.
Por lo tanto, nunca debe seleccionarse un equipo únicamente por comodidad o precio; la clasificación ATPV debe ajustarse al nivel de riesgo real.
Diferencia entre categorías de riesgo (PPE 1, 2, 3 y 4)
La NFPA 70E utiliza categorías de protección para facilitar la selección del equipo adecuado frente al riesgo de arco eléctrico.
Estas categorías se basan en la energía térmica potencial a la que podría exponerse un trabajador.
PPE Categoría 1
Protección mínima contra arco eléctrico.
Características:
- ATPV mínimo de 4 cal/cm².
- Aplicable a tareas de bajo riesgo.
- Uso de ropa ignífuga básica.
Se emplea habitualmente en inspecciones y actividades con exposición limitada.
PPE Categoría 2
Nivel intermedio de protección.
Características:
- ATPV mínimo de 8 cal/cm².
- Requiere ropa resistente al arco eléctrico.
- Puede incluir protección facial especializada.
Es una de las categorías más utilizadas en mantenimiento eléctrico industrial.
PPE Categoría 3
Protección alta para trabajos con mayor energía incidente.
Características:
- ATPV mínimo de 25 cal/cm².
- Uso obligatorio de sistemas de protección más robustos.
- Mayor cobertura corporal y facial.
Frecuente en operaciones sobre equipos de media tensión.
PPE Categoría 4
Máximo nivel de protección dentro de la clasificación estándar.
Características:
- ATPV mínimo de 40 cal/cm².
- Trajes completos para arco eléctrico.
- Protección integral de cabeza, cuello y cuerpo.
Se utiliza en entornos donde el potencial de liberación energética es extremadamente elevado.
Tabla comparativa de categorías PPE
| Categoría PPE | ATPV mínimo |
|---|---|
| PPE 1 | 4 cal/cm² |
| PPE 2 | 8 cal/cm² |
| PPE 3 | 25 cal/cm² |
| PPE 4 | 40 cal/cm² |
Es importante destacar que actualmente muchas empresas prefieren trabajar directamente con el cálculo de energía incidente en lugar de depender exclusivamente de las categorías PPE.
Certificaciones clave en caretas para arco eléctrico
Las caretas y pantallas faciales constituyen una de las barreras más importantes frente a las lesiones ocasionadas por un arco eléctrico.
Sin embargo, no todas ofrecen el mismo nivel de protección.
Por esta razón, resulta fundamental verificar las certificaciones correspondientes antes de adquirir cualquier equipo.
ASTM F2178
La norma ASTM F2178 establece los procedimientos de ensayo para determinar el comportamiento de protectores faciales transparentes frente a un arco eléctrico.
Esta certificación permite conocer:
- ATPV de la pantalla.
- Nivel de transmisión térmica.
- Capacidad de protección frente al calor radiante.
- Resistencia durante eventos de arco eléctrico.
Una careta certificada bajo ASTM F2178 proporciona información objetiva sobre su rendimiento real.
ASTM F1506
La norma ASTM F1506 se aplica principalmente a tejidos y prendas resistentes al arco eléctrico.
Aunque no certifica directamente una pantalla facial, suele encontrarse en conjuntos completos de protección utilizados junto con caretas certificadas.
Garantiza que los materiales:
- Son resistentes a la llama.
- Mantienen sus propiedades protectoras.
- Cumplen requisitos mínimos de desempeño térmico.
ANSI Z87.1
La norma ANSI Z87.1 regula los requisitos de protección ocular y facial frente a impactos mecánicos.
Evalúa aspectos como:
- Resistencia a impactos.
- Calidad óptica.
- Cobertura visual.
- Durabilidad.
Aunque ANSI Z87.1 no mide la protección contra arco eléctrico, sigue siendo indispensable para garantizar seguridad frente a partículas proyectadas y otros riesgos físicos.
¿Por qué es importante combinar ASTM y ANSI?
Una pantalla facial para arco eléctrico debe proteger frente a múltiples peligros.
Por ello, los modelos de mayor calidad suelen contar simultáneamente con:
- Certificación ASTM para protección térmica.
- Certificación ANSI para protección contra impactos.
Esta combinación proporciona una protección mucho más completa para el trabajador.
Buenas prácticas para seleccionar una careta certificada
Antes de comprar una pantalla facial para arco eléctrico, conviene verificar los siguientes aspectos:
Revisar el ATPV certificado
La clasificación ATPV debe estar claramente indicada por el fabricante.
Confirmar certificaciones vigentes
Busca documentación técnica que demuestre el cumplimiento de ASTM y ANSI.
Verificar compatibilidad con otros EPP
La careta debe integrarse correctamente con:
- Cascos dieléctricos.
- Protectores auditivos.
- Respiradores.
- Capuchas para arco eléctrico.
Evaluar visibilidad y ergonomía
Una protección excelente pierde efectividad si dificulta la visión o provoca fatiga durante el trabajo.
Errores comunes al interpretar normativas y certificaciones
Muchas empresas cometen errores que incrementan el riesgo de accidentes.
Los más frecuentes incluyen:
- Elegir equipos únicamente por precio.
- Confundir resistencia al impacto con protección contra arco eléctrico.
- Ignorar el ATPV certificado.
- Utilizar caretas sin ensayos ASTM.
- No actualizar los análisis de riesgo eléctrico.
- Asumir que todas las pantallas faciales ofrecen el mismo nivel de protección.
Evitar estos errores mejora significativamente la seguridad operacional.
Conclusión de NFPA 70E
Comprender la normativa NFPA 70E, interpretar correctamente el ATPV y conocer las categorías PPE constituye un paso esencial para implementar programas efectivos de seguridad eléctrica. Además, verificar certificaciones como ASTM F2178, ASTM F1506 y ANSI Z87.1 permite seleccionar caretas y equipos de protección con un nivel de desempeño comprobado.
La protección contra arco eléctrico debe basarse siempre en análisis de riesgo reales y en equipos certificados. De esta forma, las organizaciones reducen accidentes, cumplen requisitos de seguridad y protegen adecuadamente a sus trabajadores.
Preguntas frecuentes
¿Qué significa ATPV?
ATPV significa Arc Thermal Performance Value y representa la energía térmica máxima que un material puede soportar antes de producir una quemadura de segundo grado con una probabilidad del 50%.
¿La NFPA 70E es obligatoria?
La obligatoriedad depende de la legislación local. Sin embargo, muchas organizaciones la utilizan como referencia principal para programas de seguridad eléctrica.
¿Cuál es la diferencia entre ANSI y ASTM?
ANSI establece requisitos de seguridad y desempeño general, mientras que ASTM define métodos específicos de ensayo y evaluación técnica.
¿Una careta ANSI protege contra arco eléctrico?
No necesariamente. Una careta puede cumplir ANSI Z87.1 para impactos y aun así no ofrecer protección certificada frente a arco eléctrico.
¿Qué ATPV se considera adecuado?
Depende de la energía incidente calculada para la tarea. El ATPV del equipo siempre debe superar el nivel de exposición esperado.
¿Qué categoría PPE ofrece la máxima protección?
La PPE Categoría 4 proporciona el mayor nivel de protección dentro de la clasificación tradicional de NFPA 70E, con un ATPV mínimo de 40 cal/cm².
